快速判断您的产品是否需要该测试：
如果您的电子设备需要安装在可能暴露于雷电环境的载体上，且设备故障会导致安全风险或经济损失，则DO-160G第22章测试适用于您。
一、军用航空领域
1.1 适用产品类型
| 设备类别 | 具体产品示例 |
|---|---|
| 航电系统 | 飞控计算机、导航接收机、通信电台、雷达系统、电子战设备 |
| 任务系统 | 武器挂架控制系统、光电吊舱、数据链终端、敌我识别器 |
| 机电系统 | 发动机控制单元(FADEC)、燃油管理系统、电源分配单元、作动器控制器 |
| 保障设备 | 机载制氧系统、环控系统控制器、起落架控制单元 |
1.2 军用标准对应关系
军用航空领域，DO-160G第22章与MIL-STD-461G标准中的CS117测试项目高度对应：
| 对比项 | DO-160G Section 22 | MIL-STD-461G CS117 |
|---|---|---|
| 测试目的 | 雷电感应瞬态敏感度 | 雷电感应瞬态敏感度 |
| 波形定义 | 波形1~波形6 | 波形1~波形6（基本一致） |
| 注入方法 | 插针注入、电缆束注入 | 插针注入、电缆束注入 |
| 电平等级 | Level 1~Level 5 | Level 1~Level 5（对应） |
关键结论：通过DO-160G第22章测试的设备，通常可直接满足MIL-STD-461G CS117要求，无需重复测试。
1.3 军用领域的特殊要求
全机级雷电防护：军用飞机（战斗机、运输机、直升机）通常要求全机级雷电分区和防护设计，机载设备需匹配整机的雷电防护策略。
战备完好性要求：军用设备在雷击后通常要求功能不中断（对应DO-160G性能等级A），不允许出现需要地勤干预的故障。
严苛环境叠加：军用设备需同时满足高低温、振动、盐雾、霉菌等多重环境要求，安车昇辉可提供全套测试服务。
1.4 不测试的后果
无法通过军方定型鉴定，无法列装
实战环境中雷击可能导致任务失败或战机损毁
违反GJB军用标准要求，承担重大质量责任
二、无人机/eVTOL领域
2.1 适用产品类型
| 无人机类型 | 具体产品示例 | 雷电风险等级 |
|---|---|---|
| 大型工业无人机 | 测绘无人机、物流无人机、巡检无人机 | ★★★ 高 |
| eVTOL（电动垂直起降飞行器） | 载人eVTOL、客运无人机 | ★★★ 高 |
| 中大型复合翼无人机 | 察打一体无人机、长航时侦察机 | ★★☆ 中高 |
| 小型消费级无人机 | 航拍无人机、竞速无人机 | ★☆☆ 低（通常不要求） |
判断标准：飞行高度超过100米、飞行距离超过视距范围、或在雷雨多发区域运行的无人机，建议进行该测试。
2.2 eVTOL的特殊要求
eVTOL作为新兴的载人航空器，适航审定严格参照传统民航标准：
适航审定基础：中国民航局《eVTOL适航审定规定》（SC-eVTOL）明确要求参照DO-160G进行环境试验，雷电防护是必选项。
高电压系统风险：eVTOL通常采用600V~800V高压电气系统，雷击感应瞬态可能叠加高压，导致电弧放电风险远高于传统飞机。
复合材料机身：eVTOL大量使用碳纤维复合材料，其导电性远低于金属，导致雷电电流更难安全泄放，对机载设备的防护要求更高。
城市运行环境：eVTOL计划在城市上空运行，雷击后失控将造成地面人员伤亡风险，监管要求极为严格。
2.3 无人机领域的测试等级建议
| 无人机类型 | 建议测试等级 | 依据 |
|---|---|---|
| 载人eVTOL | Level 3 或 Level 4 | 参照CCAR-23/27部，关键安全设备 |
| 大型工业无人机（>150kg） | Level 3 | 参照军用标准或大型无人机适航要求 |
| 中型工业无人机（25-150kg） | Level 2 或 Level 3 | 根据任务关键性确定 |
| 小型无人机（<25kg） | Level 1 或 不要求 | 视具体适航要求而定 |
2.4 不测试的后果
载人eVTOL：无法获得型号合格证(TC)，无法商业化运营
物流无人机：无法通过运行风险评估，无法获批超视距(BVLOS)飞行
巡检无人机：雷雨季节作业风险极高，一次雷击即可造成数十万元设备损失
保险拒赔：未通过适航要求的设备，雷击事故后保险公司可拒绝理赔
三、轨道交通领域
3.1 适用产品类型
| 设备类别 | 具体产品示例 | 雷电耦合途径 |
|---|---|---|
| 列车控制系统 | ATP/ATO车载设备、信号接收单元、无线闭塞中心(RBC) | 受电弓、轨道、天线 |
| 牵引系统 | 牵引控制单元(TCU)、辅助电源、电机控制器 | 接触网、回流轨道 |
| 网络与通信 | 列车以太网交换机、PIS系统、CCTV、无线通信终端 | 车顶天线、贯穿电缆 |
| 传感器与执行器 | 速度传感器、车门控制器、制动控制单元、空调控制器 | 车身感应、电缆耦合 |
3.2 轨道交通雷电环境特点
与传统航空不同，轨道交通的雷电威胁主要来自：
| 威胁来源 | 典型场景 | 瞬态能量特征 |
|---|---|---|
| 接触网感应 | 雷电击中接触网或附近地面 | 电压峰值可达数十kV，持续时间较长 |
| 轨道电位抬升 | 雷电流通过轨道回流时产生地电位反击 | 共模电压可达10kV以上 |
| 天线耦合 | 车顶天线直接感应雷电电磁脉冲 | 波形与DO-160G波形2、波形3高度相似 |
| 跨车厢电缆 | 贯穿整列车的电缆形成大环路，感应高电压 | 取决于列车长度，长列车感应电压更高 |
3.3 标准对应关系
轨道交通领域没有统一采用DO-160G，但高端项目明确要求：
| 标准/规范 | 适用范围 | 与DO-160G关系 |
|---|---|---|
| EN 50121-3-2 | 欧洲轨道交通EMC标准 | 浪涌要求参考IEC 61000-4-5，能量远低于DO-160G |
| GB/T 25119 | 轨道交通机车车辆电子设备 | 浪涌要求参考GB/T 17626.5，未覆盖雷电瞬态 |
| 高端项目规范 | 高铁、地铁信号系统（如CBTC） | 直接引用DO-160G第22章作为雷电防护要求 |
| 跨座式单轨/磁浮 | 特殊轨道交通项目 | 参照航空标准，要求DO-160G测试 |
重要提示：如果您的轨道交通产品需要出口或用于高铁、无人驾驶地铁、磁浮列车等项目，建议确认技术规范是否引用DO-160G。
3.4 轨道交通领域的测试等级建议
| 产品类型 | 安装位置 | 建议等级 |
|---|---|---|
| 车顶天线/通信设备 | 车顶外部 | Level 3 或 Level 4 |
| 列车控制系统（安全相关） | 车内/车底 | Level 2 或 Level 3 |
| 乘客信息系统 | 车内 | Level 1 或 Level 2 |
| 牵引控制单元 | 车底/设备舱 | Level 2 或 Level 3 |
3.5 不测试的后果
信号系统故障：雷击导致ATP/ATO失效，可能引发列车追尾或闯红灯事故
牵引中断：TCU损坏导致列车中途停车，造成线路瘫痪和乘客滞留
通信中断：PIS/CCTV失效影响运营调度和应急响应
海外市场准入：出口欧盟、北美的高端轨道交通项目，不满足DO-160G要求将无法通过业主验收
责任追究：雷电导致安全事故时，设备制造商需承担产品责任
四、新能源汽车领域
4.1 适用产品类型
| 设备类别 | 具体产品示例 | 雷电耦合途径 |
|---|---|---|
| 动力系统 | 电机控制器(MCU)、电池管理系统(BMS)、车载充电机(OBC)、DC-DC转换器 | 充电接口、高压线束、车身天线 |
| 自动驾驶系统 | 域控制器、毫米波雷达、激光雷达、摄像头模组 | 车顶传感器、贯穿线束 |
| 智能座舱 | 中控大屏、仪表盘、T-BOX、V2X通信模块 | 鲨鱼鳍天线、外部接口 |
| 车身控制系统 | PEPS无钥匙系统、TPMS胎压监测、车身域控制器 | 外部天线、门把手传感器 |
4.2 新能源汽车雷电风险的特殊性
与传统燃油车相比，新能源汽车的雷电防护面临新挑战：
| 风险因素 | 传统燃油车 | 新能源汽车 | 影响程度 |
|---|---|---|---|
| 高压系统 | 12V/24V | 400V/800V高压平台 | 雷击感应叠加高压，击穿风险剧增 |
| 电子化程度 | 数十个ECU | 上百个ECU+域控制器 | 敏感电子器件更多，故障点增加 |
| 自动驾驶传感器 | 无 | 雷达/激光雷达/摄像头（车顶突出） | 传感器直接暴露，雷击感应更强烈 |
| 充电场景 | 加油时断开 | 充电时车辆与电网连接 | 充电中雷击可能损毁充电桩和车辆 |
| 复合材料车身 | 钢制车身 | 铝合金/碳纤维/玻璃车顶 | 导电性降低，雷电流泄放路径不佳 |
4.3 标准对应关系
目前DO-160G并非新能源汽车的强制性标准，但在以下场景中强烈建议或要求：
| 场景 | 要求程度 | 说明 |
|---|---|---|
| 车企企业标准 | 高端车企强制 | 特斯拉、比亚迪、蔚来、理想、小鹏等企业标准中，部分引用DO-160G波形定义 |
| 出口认证 | 部分强制 | 欧盟E-mark认证中，雷电防护参考ISO 11452系列（能量较低），但部分高端项目要求更高 |
| 航空级零部件 | 强制 | 用于飞行汽车的零部件，直接要求DO-160G |
| 军工配套 | 强制 | 军用车辆（战术车辆、指挥车）的电子设备要求DO-160G或GJB |
| 保险/安全评级 | 建议 | 部分保险公司的网络安全险、雷电灾害险要求提供防护测试报告 |
4.4 何时需要进行DO-160G测试
建议按以下流程图判断：
您的产品是否属于以下任一情况？
│
├─ 是飞行汽车/eVTOL的零部件 ──→ 必须测试（Level 3-4）
│
├─ 是出口欧盟/北美的自动驾驶域控制器 ──→ 建议测试（Level 2-3）
│
├─ 是车企指定要求（查看SOR/技术规范） ──→ 按车企要求执行
│
├─ 是800V高压平台的BMS/MCU ──→ 强烈建议测试（Level 2-3）
│
├─ 是车顶外置传感器（激光雷达/毫米波雷达） ──→ 建议测试（Level 2）
│
└─ 是普通12V车身控制器 ──→ 一般不需要，参考ISO 11452-4即可
4.5 不测试的后果
| 场景 | 可能后果 |
|---|---|
| 充电中遭雷击 | 雷击感应通过充电桩传入车辆，OBC/BMS损坏，车辆无法启动，维修费用数万元 |
| 行驶中遭雷击 | MCU损坏导致动力中断，高速行驶中突然失速，严重安全事故 |
| 自动驾驶失效 | 传感器损坏导致ADAS功能丧失，紧急制动、车道保持失效 |
| 出口认证受阻 | 高端车企供应商审核不通过，失去订单 |
| 品牌声誉受损 | 批量雷击故障导致召回事件，品牌形象受损 |
五、各领域快速对照表
| 对比维度 | 军用航空 | 无人机/eVTOL | 轨道交通 | 新能源汽车 |
|---|---|---|---|---|
| 是否强制 | ★★★★★ 强制 | ★★★★☆ 载人强制 | ★★★☆☆ 高端强制 | ★★☆☆☆ 非强制但建议 |
| 典型测试等级 | Level 3-4 | Level 2-4 | Level 2-3 | Level 2-3 |
| 主要参考标准 | MIL-STD-461G CS117 | DO-160G / SC-eVTOL | EN 50121 / 项目规范 | 车企企标 / ISO 11452 |
| 性能等级要求 | 等级A（功能不中断） | 等级A-B | 等级A-B | 等级B-C |
| 服务能力 | ✅ 完整能力 | ✅ 完整能力 | ✅ 可执行 | ✅ 可执行 |
| 报告认可度 | 军方/主机厂认可 | CAAC/局方认可 | 业主/集成商认可 | 车企认可 |

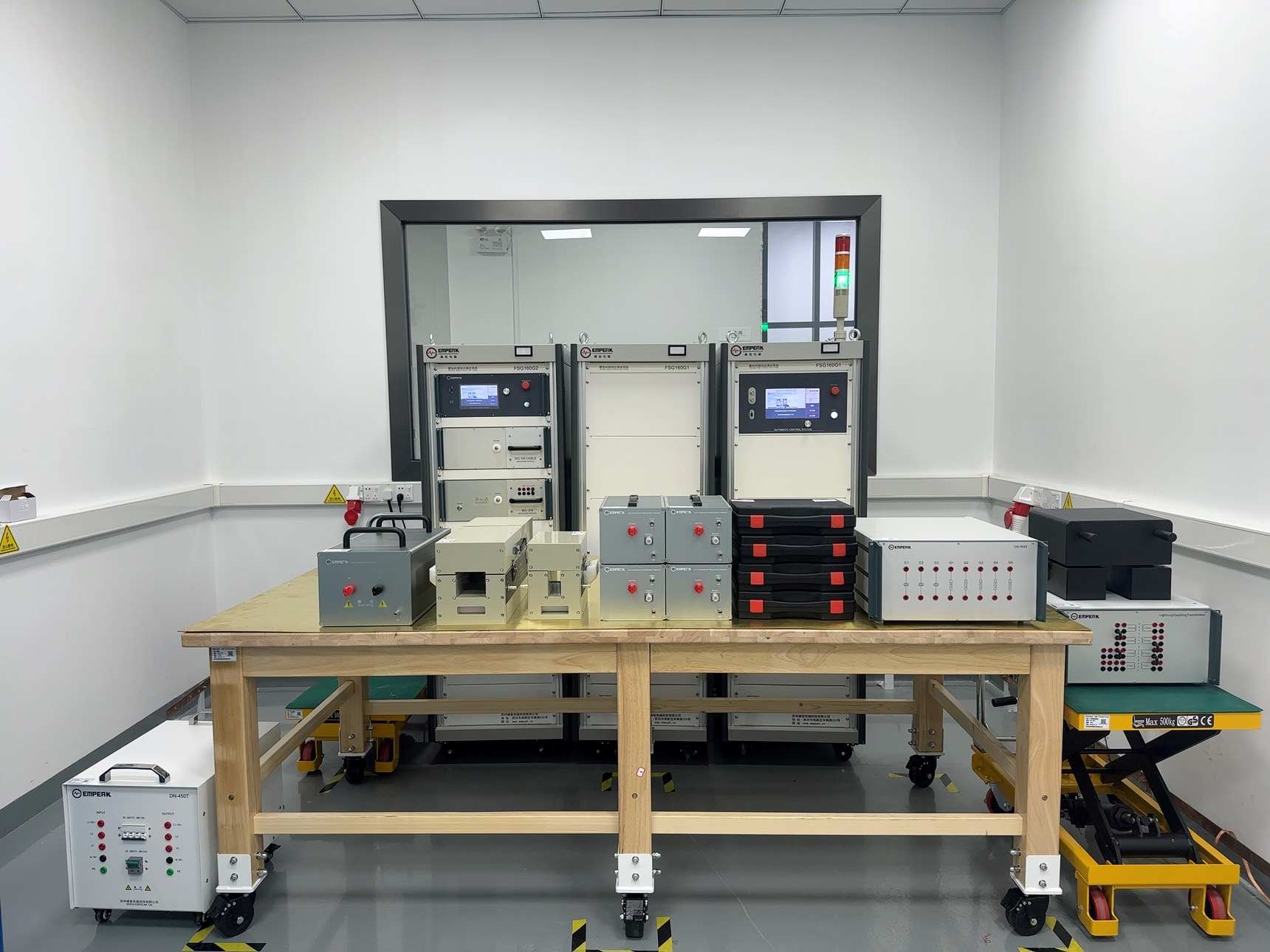

华南地区民营唯一DO-160G第22章完整测试能力实验室，为您提供一站式雷电感应瞬态敏感度测试解决方案。
