混响室在DO-160测试中的运用
快速定位：混响室法在DO-160标准中主要应用于第20章“射频敏感度测试”（辐射抗扰度）和第21章“射频能量发射测试”（辐射发射），作为传统电波暗室测试方法的替代方案。
一、标准定位：DO-160第20章与混响室法
1.1 DO-160G第20章概述
RTCA/DO-160G《机载设备环境条件和试验程序》是航空电子设备环境测试的核心标准，其中第20章“射频敏感度测试（辐射和传导）” 涵盖了两大类测试：
| 测试类型 | 频率范围 | 测试方法 |
|---|---|---|
| 传导敏感度测试 | 10kHz ~ 400MHz | 通过电流注入探头将RF信号耦合到电缆束中 |
| 辐射敏感度测试 | 400MHz ~ 18GHz | 将EUT暴露于辐射RF场中 |
标准在100MHz~400MHz频段存在重叠，允许在两种方法间选择测试。
1.2 辐射敏感度测试的两种方法
第20章规定了两种并行的辐射敏感度测试方法：
| 方法类型 | 标准章节 | 基本原理 | 引入时间 |
|---|---|---|---|
| 电波暗室法 | Section20.5 | 传统方法，EUT置于吸波材料覆盖的暗室中，天线定向照射 | MIL-STD-461F RS103基础 |
| 混响室法 | Section20.6 | 利用模式搅拌器在腔体内产生统计均匀的电磁场 | DO-160D第1次变更（2000年12月） |
两种方法结果等效，实验室可根据设备特性和测试需求选择任一种进行。
重要升级：从DO-160F到DO-160G，混响室法发生了关键变化——搅拌器操作方式从步进调谐改为连续搅拌，旨在使测试更快、更简单、更全面、更准确，并提供更高的测试电平。
二、混响室测试原理与核心特点
2.1 混响室工作原理

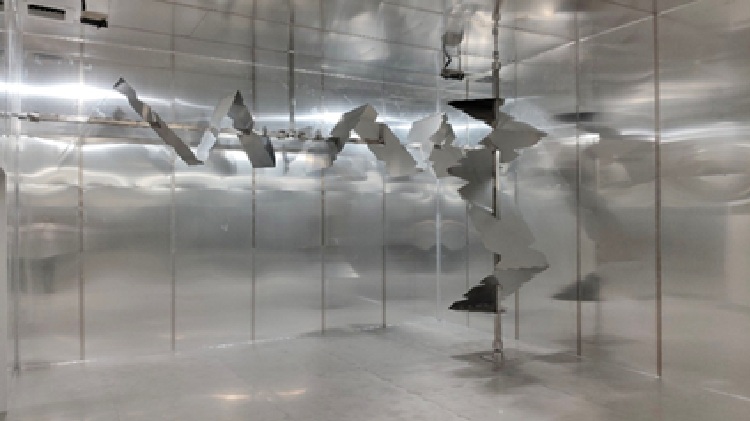

混响室是一个设计有较长混波时间的屏蔽腔体，通过内部金属搅拌器（调谐桨） 的旋转，不断改变电磁边界条件，使内部电磁场在统计上实现均匀分布和随机极化。在DO-160G中采用连续旋转模式，使场分布更加充分搅拌。
2.2 混响室法 vs 电波暗室法
DO-160G辐射敏感度测试中，两种方法的关键区别如下：
| 对比维度 | 电波暗室法 | 混响室法 |
|---|---|---|
| 场特性 | 平面波定向传输，极化固定 | 统计均匀场，多极化叠加 |
| 所需功放功率 | 高（需要克服吸波材料损耗） | 低（利用腔体反射共振） |
| EUT姿态 | 需多面照射测试 | 单次布置即可，搅拌充分覆盖 |
| 测试时间 | 较长（需多方向照射） | 较短（无需重复测量各面） |
| 测试环境要求 | 暗室吸波材料性能有下限要求 | 屏蔽腔体，无吸波材料要求 |
| 频率范围 | 100MHz ~ 18GHz | 100MHz ~ 18GHz |
混响室法无需针对每个面重复测试，整体上可大幅缩短测试时间、降低测试成本，并因其共振特性可产生更高的测试场强。
2.3 设备等级划分
在辐射敏感度测试中，设备等级表明RF测试电平和抗扰度水平，需在设计之初就依据设备安装位置、互连电缆预期暴露程度、飞机尺寸与结构等因素确定。常见的设备等级包括：
| 设备等级 | 含义 | 适用场景 |
|---|---|---|
| B/D/F/G/L/M/O | 与HIRF外部场环境直接关联 | 安全关键系统（HIRF法规要求） |
| R | 特定条件下的测试电平 | 特定环境的设备 |
| S | 最低测试电平 | 电磁环境影响较小的设备 |
| T | 一般测试电平 | 中度关键系统 |
| W/Y | 双标准测试 | 特定适用条件 |
三、测试程序与核心要求
3.1 场均匀性校准——测试前提
混响室的场均匀性校准是混响室法有效性的基础，需要在混响室建设或重大改造后进行一次性的场地验证。
DO-160G第20.6节对场均匀性提出了明确要求：需在包含测试台在内的整个工作区域进行校准，校准模式只能设置为搅拌器步进旋转模式（调节工作模式），并通过计算8个角落点场强的归一化最大测量标准偏差来评判场均匀性是否符合标准容差要求。校准的理论基础与IEC 61000-4-21及GB/T 17626.21标准本质上是一致的。
3.2 辐射敏感度测试程序
混响室法辐射敏感度测试的典型步骤如下：
| 步骤 | 序号 | 操作内容 |
|---|---|---|
| 校准 | 1 | 完成混响室场均匀性校准验证 |
| EUT布置 | 2 | 将EUT安装在测试台架上，接线符合第20.3.a(5)条规定，且全部位于工作容积内 |
| 天线配置 | 3 | 发射天线覆盖测试频段，接收天线满足一致性要求 |
| 加载校准 | 4 | 测量EUT加载状态下的腔体特性，校正确认测试场强水平 |
| 测试执行 | 5 | 搅拌器连续旋转，在每个测试频率/频点下保持足够搅拌周期（模式搅拌连续旋转，模式调谐推荐至少200步以上），记录EUT响应 |
| 数据处理 | 6 | 统计分析测试结果，与设备等级规定限值对比判定合格与否 |
3.3 辐射发射测试中的混响室应用
混响室不仅用于辐射敏感度测试，在DO-160第21章“射频能量发射测试” 中也作为辐射发射测试的备选方法。
| 项目 | 具体内容 |
|---|---|
| 测试目的 | 确定EUT发出的RF噪声电平不超过规定限值 |
| 测试范围 | 100 MHz ~ 6 GHz（线极化天线测量） |
| 混响室要求 | 需满足第20章场均匀性验证，以EUT安装后的腔体加载数据作为校正因子 |
| 扫描要求 | 搅拌器每旋转一整圈，需对分析仪或测量接收机进行至少200次扫描 |
| 设备分级 | 依据6个等级衡量，设备离天线越近，允许的发射限值越严格 |
四、混响室运用的核心要素
4.1 低电导材料的校准因子
在混响室辐射发射测试中，针对碳纤维等低电导材料的EUT外壳，需测量腔体加载效应作为校准因子用于校正测试结果，确保低电导材料屏蔽效果不会引起测试偏差。
4.2 搅拌器工作模式要求
关键要求：搅拌器（调谐器）必须能在连续搅拌模式下稳定工作，保证从DO-160F到DO-160G的技术演进要求，在100MHz以上满足场均匀性条件且能实现完整旋转周期的扫描。
4.3 测试对象范围
第20章及混响室法适用于：
所有民用航空机载电子设备（包括固定翼飞机、直升机等）
航空电子系统级和单元级设备
各类飞机机型：通用航空器、商业喷气式飞机、直升机、支线喷气式飞机、巨型喷气式飞机（空客A380、波音787）
五、混响室运用的优势与注意事项
5.1 核心优势
| 优势项 | 说明 |
|---|---|
| 测试效率高 | 混响室单次布置即可完成多角度场照射，大幅缩短测试周期 |
| 成本更低 | 无需铺设昂贵的射频吸波材料，建造成本和维护费用降低 |
| 高场强下节能 | 利用腔体共振效应，实现相同场强所需功放功率远低于暗室 |
| 覆盖更全面 | 统计均匀场涵盖所有极化方向和多向入射，模拟真实复杂电磁环境 |
| 场特性真实 | 非定向性均匀场能够充分模拟机载电子设备在实际电磁环境中的随机极化、多路径入射条件 |
5.2 应用注意事项
频段限制：混响室法DO-160最低可用频率（LUF）受腔体尺寸和搅拌器设计影响，典型场景混响室主要适用于100 MHz~18 GHz；低于100MHz的低频辐射敏感度测试仍需以电波暗室法为主进行。
测试软件兼容性：RadiMation®等第三方测试自动化软件尚未完全支持第20.6节描述的混响室流程，需要专用混响室控制系统的配套支持。
搅拌器独立步数：DO-160G中搅拌器虽为连续旋转无缝扫描，但独立步数的设定仍需保证从校准到测试工作模式的全程一致性，保证的峰值场强与步数的统计对应关系。
EUT必须放置在指定工作容积内：第20.3.a(5)规定，EUT及所有接线必须位于图20-13所示的工作容积内，不可超出该范围。
六、能力对接
作为华南地区民营唯一完整能力实验室，在DO-160G第20章混响室测试方面具备以下能力：
| 能力类别 | 覆盖情况 |
|---|---|
| DO-160G Section 20.6 混响室辐射敏感度 | ✅ 具备完整测试能力 |
| DO-160G Section 20.5 电波暗室辐射敏感度 | ✅ 具备（可选方法） |
| DO-160G Section 21 混响室辐射发射 | ✅ 具备完整测试能力 |
| 场均匀性校准 | ✅ 严格符合标准流程 |
| CNAS资质 | ✅ 已获得 |
| 一站式EMC测试方案 | ✅ 涵盖航空设备环境与可靠性全套测试 |
| 设备等级覆盖 | ✅ 全类别设备等级S/T/R/B/D/F/G/L/M/O/W/Y等 |
支持客户根据技术规范需求，在混响室法与电波暗室法之间灵活选择，提供同等权威、同等国际认可的测试报告。
